Wissenschaftiche Visualisierung von Mikrostrukturen
Visualisierung mit GeoDict
Eine gute wissenschaftliche Visualisierung ist essenziell für das Verständnis komplexer physikalischer Phänomene, insbesondere bei komplexen Mikrostrukturen und Multiphysik-Simulationen. Auf der Mikroskala finden Prozesse wie Strömung durch poröse Medien, Partikeltransport, Wärmeübertragung oder strukturelle Verformung in Geometrien statt, die allein anhand numerischer Rohdaten nicht intuitiv erfassbar sind. Visualisierung wandelt Simulationsergebnisse in aussagekräftige Bilder um und macht ansonsten unsichtbare Prozesse sichtbar.
Durch die klare grafische Darstellung von Daten werden Muster erkennbar, Modelle validiert und tiefere physikalische Zusammenhänge verständlich – Forschende erkennen dadurch nicht nur, was passiert, sondern auch warum. Gleichzeitig ist Visualisierung ein wirkungsvolles Kommunikationsmittel, um komplexe Ergebnisse verständlich an Kolleginnen und Kollegen, Kunden sowie interdisziplinäre Teams zu vermitteln.
GeoDict ist eine leistungsstarke Plattform für die fortschrittliche wissenschaftliche Visualisierung komplexer Mikrostrukturen und Simulationsergebnisse. Sie ermöglicht eine detaillierte 2D- und 3D-Darstellung von Geometrien, einschließlich Grauwertbildern und Oberflächentriangulationen. Simulationsergebnisse wie Strömungsfelder, Distanzfelder, Porengrößenverteilungen, Verzerrungstensoren und viele weitere Größen können je nach Anwendung in der jeweils geeigneten Form visualisiert werden – von Skalarfelddarstellungen und Tensorvisualisierungen bis hin zu Stromlinien und pfeilbasierten Vektordarstellungen.
Darüber hinaus unterstützt GeoDict anwendungsspezifische Auswertungen wie 3D-Partikelverfolgung (insbesondere relevant für Filtrationsanwendungen) sowie Porengrößenverteilungen als 2D- und 3D-Visualisierungen mit interaktiven Diagrammen. Die schnelle und speichereffiziente Darstellung ermöglicht die Echtzeit-Exploration großer Datensätze. Alle Visualisierungen können als hochwertige Bilder und Videos exportiert werden, wodurch GeoDict sowohl eine leistungsfähige Analyseumgebung als auch ein effektives Werkzeug zur Kommunikation komplexer wissenschaftlicher Erkenntnisse ist.
Lesen Sie mehr zur Visualisierung
Visualisierung für Filtrationsprozesse
a) Strömung durch vollständige Filtergeometrien
b) Partikelfiltration bei einem Vliesstoff in einer Gesichtsmaske
3D-Darstellung von CT-Aufnahmen
a) CT-Aufnahme eines Berea-Sandsteins
b) CT-Aufnahme eines Kohlefaserverbundwerkstoffs
Visualisierung von Mikrostrukturen und Simulationen in 3D
a) Batterieelektrode mit identifizierten Partikeln
b) Transportsimulation durch eine Batterieelektrode
c) Vliesstoff für Hygieneanwendungen

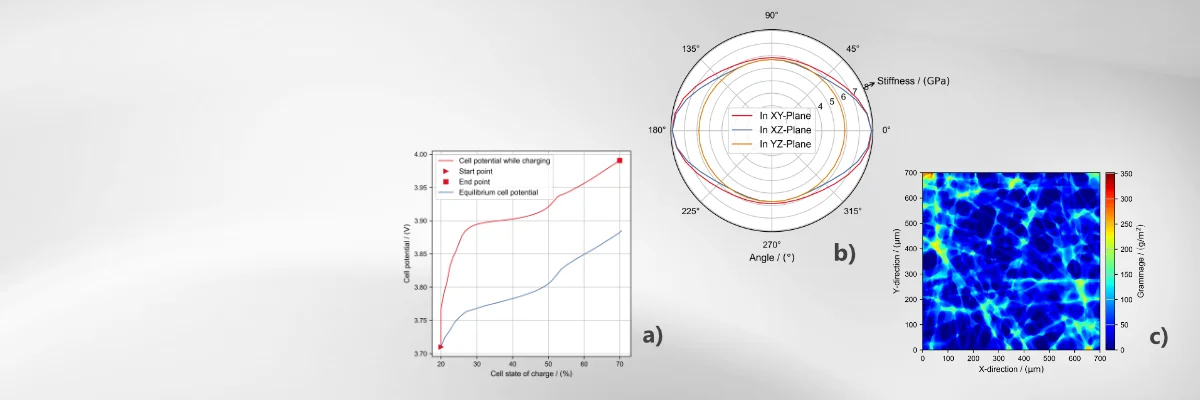

Interaktive Ergebnisdiagramme
a) Simulation des Ladevorgangs einer Batterie
b) Steifigkeit von Verbundwerkstoffen
c) Dichteverteilung für GDL
Features
GeoDict bietet fortschrittliche und hoch effiziente Werkzeuge zur wissenschaftlichen Visualisierung, die speziell auf komplexe Mikrostrukturen und Simulationsergebnisse zugeschnitten sind.
- Umfassende Geometrievisualisierung
- Visualisierung komplexer 3D-Geometrien sowohl in 2D-Schnitten als auch in vollständigen 3D-Darstellungen
- Visualisierung von Grauwertbildern, z. B. CT- oder voxelbasierten Daten
- Visualisierung von Oberflächentriangulationen in 3D
- Fortschrittliche Ergebnisfeld-Visualisierung
- Visualisierung von Simulationsergebnisfeldern, einschließlich Strömungsfeldern, Größenverteilungen, Distanzfeldern, Verzerrungstensoren und vielen weiteren
- Visualisierung von Stromlinien zur Analyse z. B. des Strömungsverhaltens
- Flexible Darstellung von Feldern – z. B. als Stromlinien, Pfeildarstellungen oder Tensorplots – je nach Anwendungsanforderung
- Spezialisierte und anwendungsorientierte Visualisierungen
- Visualisierung von Partikelbewegungen in 3D, insbesondere wertvoll für Filtrationsanwendungen
- Interaktive Darstellung quantitativer Ergebnisse für detaillierte Analysen
- Leistungsstarke interaktive Exploration
- Schnelle und speichereffiziente interaktive Visualisierung in 2D und 3D
- Echtzeit-Exploration großer Datensätze für unmittelbare Einblicke
- Vielfältige Darstellungsoptionen wie anpassbare Legenden, Overlays, Farb- und Sichtbarkeitseinstellungen sowie Begrenzungsrahmen zur individuellen Anpassung der Ansicht
- Interaktive Darstellungsmodi und Steuerung
- Umschalten zwischen 2D-Schnittansicht (SEM) und 3D-Rendering je nach Datenkontext
- Zugriff auf Visualisierungseinstellungen über das Ansichtsmenü, Seitenleisten-Steuerelemente und ansichtsspezifische Werkzeugleisten
- Export und Präsentation
- Alle Visualisierungen können als hochwertige Bilder und Videos für Dokumentation, Berichte und Präsentationen gespeichert werden
- Direkter Export von PowerPoint-Presentationen mit passenden Bildern und Videos (mit GeoPy)
Diese Module und GeoApps werden oft für die Visualisierung kombiniert:
| Import & Bildverarbeitung | ImportGeo-Vol |
| Bildanalyse | |
| Materialmodellierung | |
| Simulation & Vorhersage | |
| Schnittstellen | |
| Automatisierung | GeoPy |
Welche Module für Sie am besten passen, ist abhängig von der Art Ihrer Anwendung.
