Nachweis für die Übereinstimmung mit experimentellen Messwerten #

Validation by CO2 on type A zeolites

The Adsorption GeoApp has been verified based on the publication by Knox et al. (2014), which describes the adsorption of CO2 on a type A zeolite. In the publication, the test setup (Fig. 1) includes a 13.5 cm long packed bed with a diameter of 3 cm and a particle size of the type A zeolite used of 2 mm.

The validation was carried out according to the values given in the publication. A flow rate of 0.1 m/s and a reaction rate of 0.003 s-1 at a temperature of 19°C were used. The porosity of the bed, in this case, is 33% with a density of the porous material of 1370 kg/m3.

Structure used for the validation, created using GrainGeo in GeoDict
Fig. 1 Structure used for the validation, created using GrainGeo in GeoDict

The results of the experiments match the results of the GeoDict simulation perfectly, as seen in Fig. 2.

Breakthrough curves from experimental measurement and GeoDict simulation
Fig. 2 Breakthrough curves from experimental measurement and GeoDict simulation

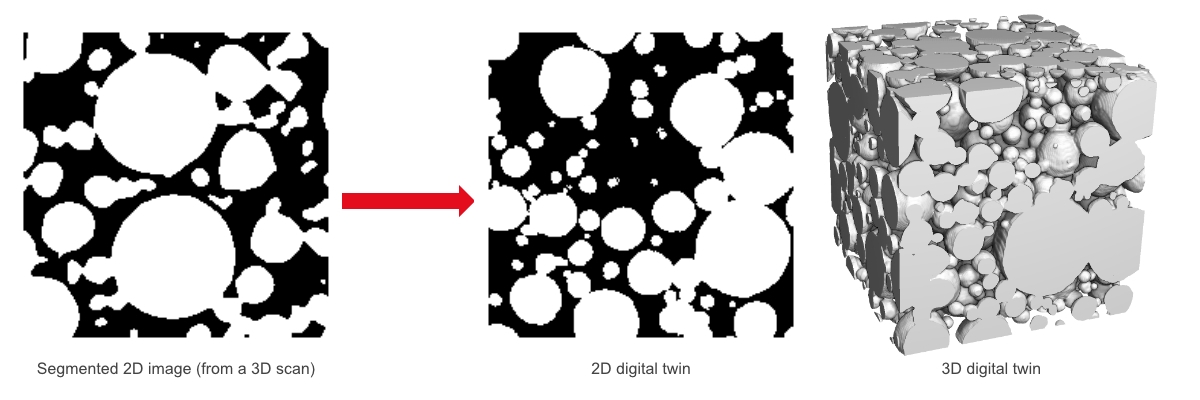

Validierung mit einem Kugelpack

Getestet von SCSK: GeoApp 2Dto3D in GeoDict 2025



Die Optimierung wird auf einem einzelnen Bild eines 3D-Scans durchgeführt und die geometrischen Parameter in der Tabelle werden für die Optimierung verwendet.
Für den resultierenden digitalen 3D-Zwilling wird die Permeabilität berechnet und mit der Referenz verglichen. Man erhält eine nahezu perfekte Übereinstimmung.

Validierung mit einer SOFC Kathode

Getestet von KIT: GeoApp 2Dto3D



Hier wurde jedoch nur eine 2D-Schicht segmentiert und für die Optimierung verwendet. Als Ergebnis erhält man einen sehr schönen digitalen 3D-Zwilling mit nahezu perfekt übereinstimmenden geometrischen Eigenschaften.
